건축설계 Ⅵ - 리모델리 설계 - 12주차

이제는 어느정도 디테일이 필요하기 때문에

CTB정리와 주변 가구나 나무등 외부공간 계획이 필요했다.

지하1층 계획이다.

오디토리움과 전시회 공간 사이공간에 화장실이 필요하다고 생각했고 기존에 지하층에 화장실이 없었기 때문에

프로그램이 지하층에 생김에 따라 화장실이 필요하다고 생각했다. 그래서 전시장 옆에 화장실을 계획하였다.

하지만 뭔가 자리가 잡히지 않는 느낌이랄까....

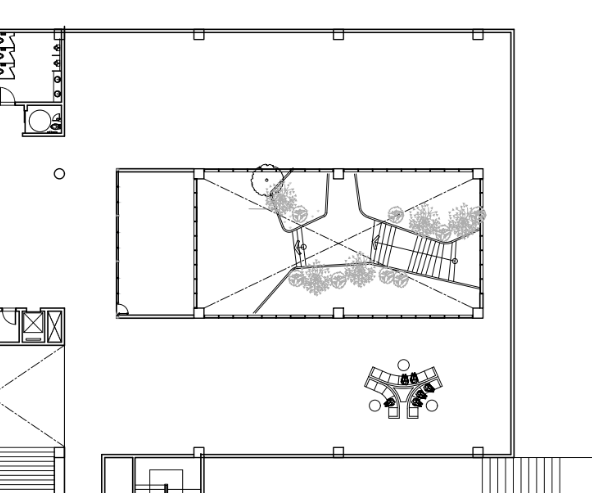

1층 평면이다.

이제는 치수도 조금넣기 시작했고

공간에 대한 구획을 시작했다...

기존에 메인 출입구 부분을 구조물의 중앙으로 옮기고 2층으로 상승하늡 부분또한 옮겼다

전체적으로 출입부분을 중앙에 위치 시키기 위하여 동쪽으로 이동하였다.

그리고 지하로가는 GREATE STAIR을 두어서 리딩데크로서 이용하고

기존에 관리자 코어의 벽을 미디어판넬을 설치하여 입구에서 한번에 전시공간으로 향할 수 있도록 계획하였다.

또한 화장실을 코어부분으로 옮겨 지난주에 화장실이 있던 공간을 로비 홀로서 사용하도록 계획하였다.

지난주에 뮤직라이브러리와 미디어 라운지 사이에 있는 공간으로 외부에서 들어오는 계획을 했는데

중간 보이드 공간으 완전히 뚤어주고 등고차를 이용하여 건물 밑으로 들어오는 계획을 하였다.

그렇게 바로 위에서 화장실을 이동해 만들어낸 로비홀로 한번에 연계되어 공간을 이용하도록 계획하였다.

그리고 기존에 음악도서관과 미디어라운지를 이어 두공간을 야외를 통하지 않고 내부에서 연결되도록 계획하였다.

지하공간에 전시공간과 수장공간이 밀집되어 있고 도서관의 특징을 디자인공간과 아카이빙 공간을

같이 계획하였기 때문에 리프트가 필요하다고 생각했다.

그리고 리프트의 동선을 외부에서 들어와야하기 때문에 하역을 하기 쉽도록 따로 서쪽에 배치하였다.

2층 계획이다.

2층은 아직 계획중에 있다.

도서관의 프로그램을 가져오기 위한 나의 노력... 뭔도서관인지 모르지만 소스들을 뜯오오기 위해

해외 캐드들 막 가져왔었지...
